【建築】図面記号一覧☆よく使われる図面記号かんたん解説

図面記号一覧(建築)
建築の図面記号を確認したい!

こんなお悩みに!

建築図面でよく使われる図面記号をまとめましたので、参考にしてください。

それではさっそく参りましょう、ラインナップはこちらです。

\CADオペおすすめ転職サイトはこちら/

CADオペレーター転職サイトおすすめ3選★自分に合った求人を!

【建築】図面記号一覧

建築図面

ドア・扉関係の図面記号一覧

図面記号(平面) 記号の意味 開閉表示記号(立面)
両開き扉 両開き扉 両開き開閉表示記号
片開き扉 片開き扉 片開き扉開閉表示記号
親子扉 親子扉 親子扉開閉表示記号
両引き戸 両引き戸 両引き戸図面記号
片開き戸 片開き戸(Ⅰ) 片引き(FIX)
片開き戸2 片開き戸(Ⅱ) 片引き開閉表示
引き違い戸 引き違い戸 引き違い図面記号
引き込み戸 引込戸 引き込み(戸袋あるとき)
雨戸図面記号 雨戸

シャッター図面記号 シャッター シャッター立面
オーバーヘッドドア オーバーヘッドドア オーバーヘッドドア立面
折り戸 折り戸 折り戸立面(2枚)
アコーディオンドア アコーディオンドア アコーディオンドア立面
ドアクローザー(ストップあり) ドアクローザー(ストップあり)
ドアクローザー(ストップなし) ドアクローザー(ストップなし)
フロアヒンジ(ストップあり) フロアヒンジ(ストップあり)
フロアヒンジ(ストップなし) フロアヒンジ(ストップなし)
ヒンジクローザー(ストップあり) ヒンジクローザー(ストップあり)
ヒンジクローザー(ストップなし) ヒンジクローザー(ストップなし)

(オートヒンジ)

ドアクローザー:玄関などのドア上部につけ、ドアをゆっくりと自動的にしめるための装置

フロアヒンジ:ドア(開き戸)の軸側の床にうめこんでドアの荷重を支え、開けられたドアを適切なスピードで、やさしくしめる装置

ヒンジクローザー:ヒンジにドアクローザーの機能をつけたもの









窓の図面記号一覧

図面記号(平面) 記号の意味
窓一般図面記号 窓一般
両開き窓図面記号 両開き窓
片開き窓図面記号 片開き窓
引き違い窓 引き違い窓
シャッター付窓 シャッター付窓
ブラインド付窓 ブラインド付窓
カーテン付窓 カーテン付窓



図面記号(平面) 意味 立面
はめごろし等窓図面記号 はめごろし窓 はめころし立面
回転窓 回転窓立面
すべり出し窓 すべり出し立面
内倒し窓 内倒し立面
外倒し窓 外倒し立面
突き出し窓 突き出し立面
上げ下げ窓 上げ下げ立面
バランス窓 バランス立面
開きドアと開き窓の記号は似ているため注意です



階段・スロープの図面記号一覧

図面記号 記号の意味
階段昇り表示(最上階) 階段(最上階)
階段昇り表示(一般階) 階段(一般階)
階段昇り表示(最下階) 階段(最下階)

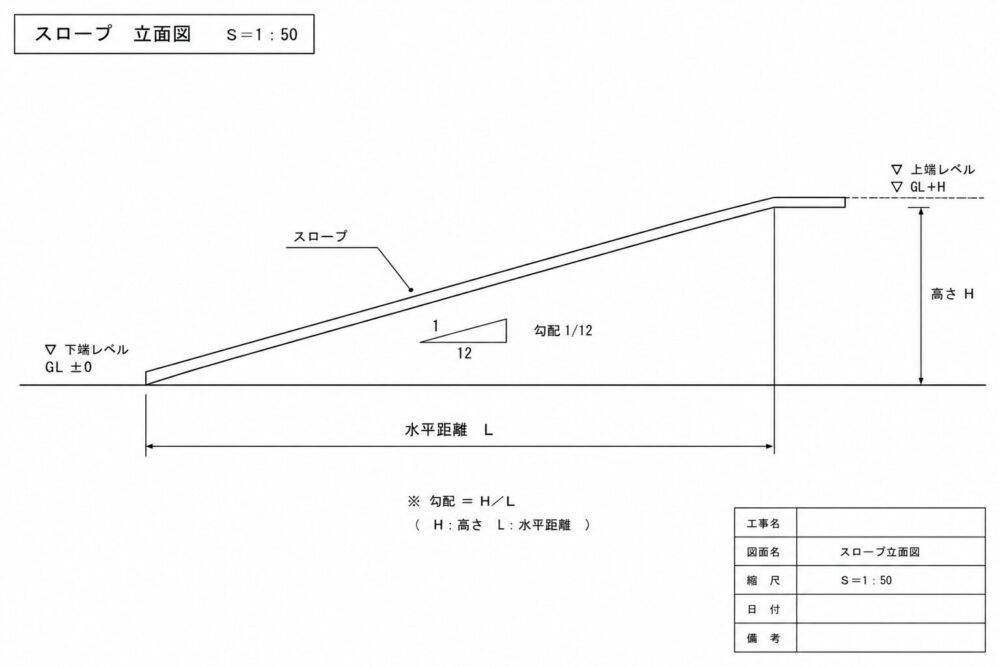

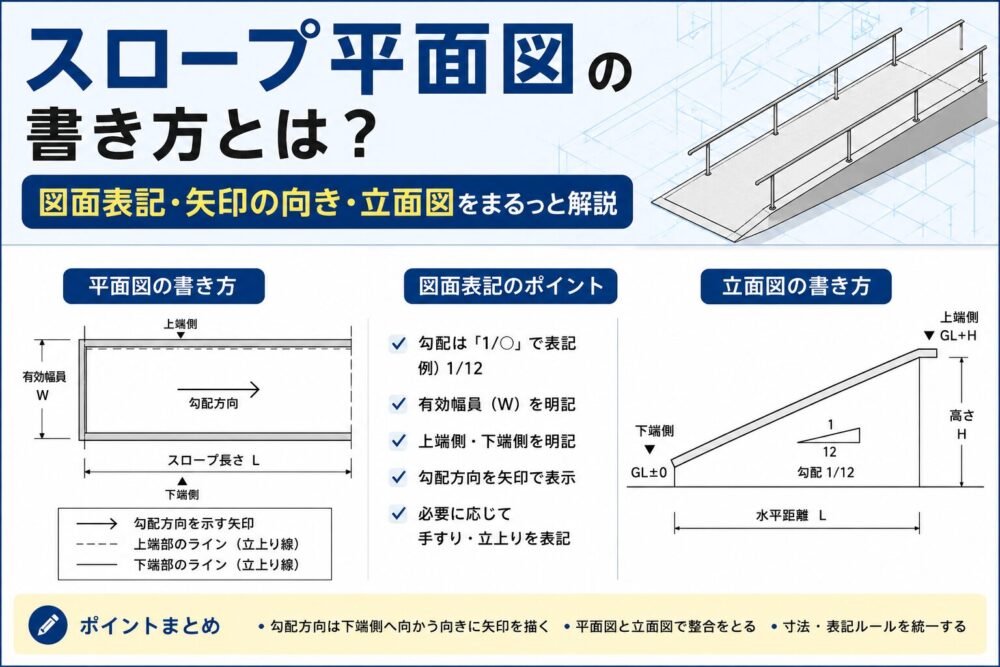

スロープ図面記号(最上階) スロープ昇り表示(最上階)
スロープ図面記号(一般階) スロープ昇り表示(一般階)
スロープ図面記号(最下階) スロープ昇り表示(最下階)





建築一般・その他の図面記号一覧

図面記号 記号の意味
敷地境界線 敷地境界線
敷地石一段 敷地石一段
ベンチマーク ベンチマーク
出入口 出入口
出入口一般 出入口一般
ルーフドレン

屋根・ベランダ・バルコニー床などに設けられる、建物の雨水を排水させ、落ち葉等のゴミを集める役割を持つ金物

縦どい 縦どい

屋根から地面へ垂直方向に取り付けた排水パイプのこと

水勾配 水勾配(流れる方向)
吹き抜け 吹き抜け
エレベーター エレベーター
小荷物専用昇降機 小荷物専用昇降機
点検口 点検口
展開図記号 展開図記号
建具符号 建具符号
方位記号 方位記号(N:北)
郵便受け図面記号 郵便受け
室名札(持出) 室名札(持出)
室名札(平付) 室名札(平付)
室名表示(カッティングシート) 室名表示

(カッティングシート)

ピクトグラフ(持出) ピクトグラフ(持出)
ピクトグラフ(平付) ピクトグラフ(平付)
誘導標識 誘導標識
非常用進入口 非常用進入口
側溝図面記号 側溝
配水管図面記号 配水管
コンクリート舗装目地(突きつけ)図面記号 コンクリート舗装目地(突付け)
コンクリート舗装目地(収縮)図面記号 コンクリート舗装目地(収縮)
法面図面記号 法面
ボーリング位置図面記号 ボーリング位置
排水桝一般図面記号 排水桝(一般)
排水桝雨水図面記号 排水桝(雨水)
排水桝汚水図面記号 排水桝(汚水)
排水桝トラップ図面記号 排水桝(トラップ)
排水桝公共図面記号 排水桝(公共)
囲障一般図面記号 囲障一般

(材種を記入する)

縁石図面記号 縁石
分電盤図面記号 分電盤
端子盤図面記号 端子盤
誘導灯図面記号 誘導灯
煙探知機図面記号 煙感知器
熱探知機図面記号 熱感知器
自動閉鎖装置図面記号 自動閉鎖装置
連動制御器図面記号 連動制御器

(操作を有するもの)

屋内消火栓図面記号 屋内消火栓
屋外消火栓(地上式)図面記号 屋外消火栓(地上式)
屋外消火栓(組み込み形)図面記号 屋外消火栓(組込形)
量水器図面記号 量水器
ガスメーター図面記号 ガスメーター
電気マンホール図面記号 電気マンホール
電気ハンドホール図面記号 電気ハンドホール

地中管路埋設工事においてケーブルの挿入、撤去を行うための中継用として使用される地中箱





建築材料等の図面記号一覧

材料名 図面縮尺

1/100

1/200

程度

図面縮尺

1/10

1/20

1/30

1/50

程度

図面縮尺

1/2

1/3

1/5

程度

鉄骨鉄筋コンクリート

鉄筋コンクリート

鉄筋コンクリート図面記号 鉄筋図面記号2
鉄骨 鉄骨図面記号 鉄骨図面記号2 実形に準じて表示
ALC ALC図面記号 実形に準じて表示
コンクリートブロック壁 コンコンクリートブロック図面記号 実形に準じて表示
軽 量 鉄 骨 下 地

間 仕 切 壁 ( 一 般 )

軽量鉄骨下地間仕切(一般) 実形に準じて表示
軽 量 鉄 骨 下 地

間 仕 切 壁 ( 遮 音 )

軽量鉄骨下地間仕切(遮音) 実形に準じて表示
左 官 仕 上 げ 左官仕上げ図面記号
石 材 又 は 擬 石 石材または擬石図面記号
タイル タイル図面記号
木造壁(大壁) 木造壁(大壁) 実形に準じて表示
既製間仕切(スタッド式) 既製間仕切りスタッド式 実形に準じて表示
既製間仕切(パネル式) 既製間仕切り(パネル) 実形に準じて表示
既製間仕切(スタッドパネル式) 既製間仕切り(スタッドパネル) 実形に準じて表示
木材 木材図面記号 木材図面記号2
たたみ たたみ図面記号
保温・断熱吸音材 保温・吸熱材図面記号
防水層 防水層図面記号 防水層図面記号2
リブラス・メタルラス

ワ イ ヤ ラ ス

ワイヤラス ワイヤラス2
成形緩衝材 成形緩衝材
地盤 地盤図面記号 地盤図面記号2
砂利

砕石

砕石図面記号
割石 割石図面記号
れんが レンガ図面記号 実形に準じて表示
コンクリート打ち増し コンクリート打ち増し図面記号
伸縮目地材 伸縮目地材図面記号



材料名 図面縮尺

1/100

1/200

程度

図面縮尺

1/10

1/20

1/30

1/50

程度

図面縮尺

1/2

1/3

1/5

程度

鉄筋D 1 0
鉄筋D 1 3 ×
鉄筋D 1 6 鉄筋図面記号D16
鉄筋D 1 9
鉄筋D 2 2
鉄筋D 2 5 鉄筋図面記号D25
鉄筋D 2 9 鉄筋図面記号D29
鉄筋D 3 2
高力ボルトM12
高力ボルトM16 高圧ボルト図面記号1
高力ボルトM20 高圧ボルト図面記号2
高力ボルトM22 高圧ボルト図面記号3
高力ボルトM24 高圧ボルト図面記号4
溶融亜鉛めっき高力ボルトM16 溶融亜鉛メッキ図面記号
溶融亜鉛めっき高力ボルトM20 溶融亜鉛メッキ図面記号2
溶融亜鉛めっき高力ボルトM22 溶融亜鉛メッキ図面記号3
溶融亜鉛めっき高力ボルトM24 溶融亜鉛メッキ図面記号4
普通ボルトM12
普通ボルトM16 普通ボルト図面記号
普通ボルトM20 普通ボルト図面記号2
普通ボルトM22 普通ボルト図面記号3
普通ボルトM24 普通ボルト図面記号4
梁貫通孔50 梁貫通孔図面記号1
梁貫通孔75 梁貫通孔図面記号2
梁貫通孔100 梁貫通孔図面記号3
梁貫通孔125 梁貫通孔図面記号4
梁貫通孔150 梁貫通孔図面記号5
梁貫通孔175 梁貫通孔図面記号6
梁貫通孔200 梁貫通孔図面記号7
梁貫通孔225 梁貫通孔図面記号8
梁貫通孔250 梁貫通孔図面記号9
梁貫通孔275 梁貫通孔10図面記号
梁貫通孔300 梁貫通孔11図面記号
梁貫通孔325 梁貫通孔12図面記号
梁貫通孔350 梁貫通孔14図面記号
梁貫通孔375 梁貫通孔15図面記号
梁貫通孔400 梁貫通孔16図面記号





今回は以上です。

ちなみに、土木図面の見方や図面の縮尺、図面記号(機械)、図面サイズなどについては、以下の記事がおすすめですのでぜひご覧くださいね 🙂

土木図面の見方!コツや記号を解説(平面図・縦断図・横断図)

図面縮尺の合わせ方&計算方法!早見表で知りたい縮尺率がすぐわかる

電気設備図面記号★設備別一覧表でパッと見やすくかんたん解説

機械加工の図面記号かんたん解説★一覧表ですぐわかる!

図面サイズの見方&選び方★表記や縮尺もかんたん解説

図面の折り方かんたんマスター★図解でサクッと解説

また、CADオペレーターについてはこちら。

CADオペレーター転職サイトおすすめ3選★自分に合った求人を!

ありがとうございました。
