土木工事工程表の種類まとめ

こんにちは、ちゃんさとです。

土木工事で使う工程表の種類や特徴が知りたい!

こんな要望にお応えします。



土木工事の計画を立てるときに使う工程表は、工事の種類や規模によって適切なものが変わります。

工事に合った工程表で管理して、工事をスムーズかつ計画的に進めましょう!



この記事を書いている人

名前:ちゃんさと 女性/既婚 1992年生まれ
  • 元公務員の主婦ブロガー💻
  • 国立大学の土木工学科卒業
  • 大学卒業後、某県庁の公務員(土木職)として7年間はたらきましたが、人間関係のストレスや組織体制が合わないと感じて退職しました。
  • 1級土木施工管理技士の資格もち
  • 今はブログで土木施工管理技士の勉強方法や公務員のあれこれ、仕事をメインにさまざまな情報発信をしています。

それではさっそくまいりましょう、ラインナップは目次で確認してください。



土木工事でよく使う工程表の種類

土木工事でよく使う工程表の種類はこんな感じです。

工程表の種類

  1. バーチャート
  2. ガントチャート
  3. 斜線式工程表(座標式工程表)
  4. 曲線式工程表(出来高累計曲線、グラフ式工程表)
  5. 工程管理曲線(バナナ曲線)
  6. ネットワーク工程表
ひとつずつ特徴を確認していきましょう!



バーチャート

バーチャート工程表

バーチャートは縦軸に作業、横軸に日数をとるため、各作業の所要日数がかんたんに分かるのがポイント!

また作業の流れが左から右へ移行していることにより、ざっくりではありますが作業間の関連が把握できます。

いっぽうでバーチャートのデメリットは、工期に影響をおよぼす作業がどれなのかが分かりにくいことです。



バーチャートを作成する手順

  1. 全体を構成するすべての部分作業を縦軸に書いていく
  2. 横軸に工期を書く
  3. 施工にかかる時間をそれぞれ計画して記入
  4. 工期内に全体工事を完成できるように、作業それぞれの時間を調整する
日程の組み方には3種類あります。

  1. 順行法:施工順序にしたがって、着手日から決めていく方法
  2. 逆算法:竣工期日からたどって着手日を決める方法
  3. 重点法:季節や現場条件、契約条件に基づき、重点的に着手日・終了日をとりあげ、その前後を順行法や逆算法で固めていく方法

現場ごとに合う方法で作成しましょう。



ガントチャート

ガントチャート工程表

ガンチャートは、縦軸に作業、横軸に各作業の完了時点を100%として達成度をとります。

メリットは各作業の現時点での作業達成度がよくわかることです。

しかし逆に、各作業に必要な日数は分からず、工期に影響をおよぼす作業がどれなのか分からないことがデメリットと言えますね。



斜線式工程表(座標式工程表)

斜線式工程表(座標式工程表)

斜線式工程表は、工事区間の延長がながく、工事の進行方向が一定の方向にしか進捗できない工事に使われます。

たとえば、トンネルや舗装工事などがあてはまります。(一方通行)

各工種の作業は1本の線で表現し、作業期間、着手地点、作業方向、作業速度などを示すことができます。



曲線式工程表(出来高累計曲線、グラフ式工程表)

出来高累計曲線

曲線式工程表

縦軸に工事出来高または施工量の累計をとり、横軸には工期をとります。

出来高の進捗状況がよく分かる工程表です。

出来高累計曲線の作成

  1. バーチャートを作成
  2. 各部分工事(種別)工事費構成比率を求める
  3. 式:(部分工事費÷全工事費)×100=工事費構成比率(%)
  4. 月ごとの作業予定別出来高に工事費構成比率をかけ算して、作業予定出来高比率を求める
  5. 求めた出来高比率を工程表に記入し、予定と実施の両曲線を比較して遅れなどないか確認しながら工程表を管理する



グラフ式工程表

グラフ式工程表

グラフ式工程表は、縦軸に作業の出来高比率(%)、横軸に工期を表したもの。

工期や所要日数は明確です。

さらにどの作業が完了したか、未着工かなど、進捗状況がかんたんにわかります。



工程管理曲線(バナナ曲線)

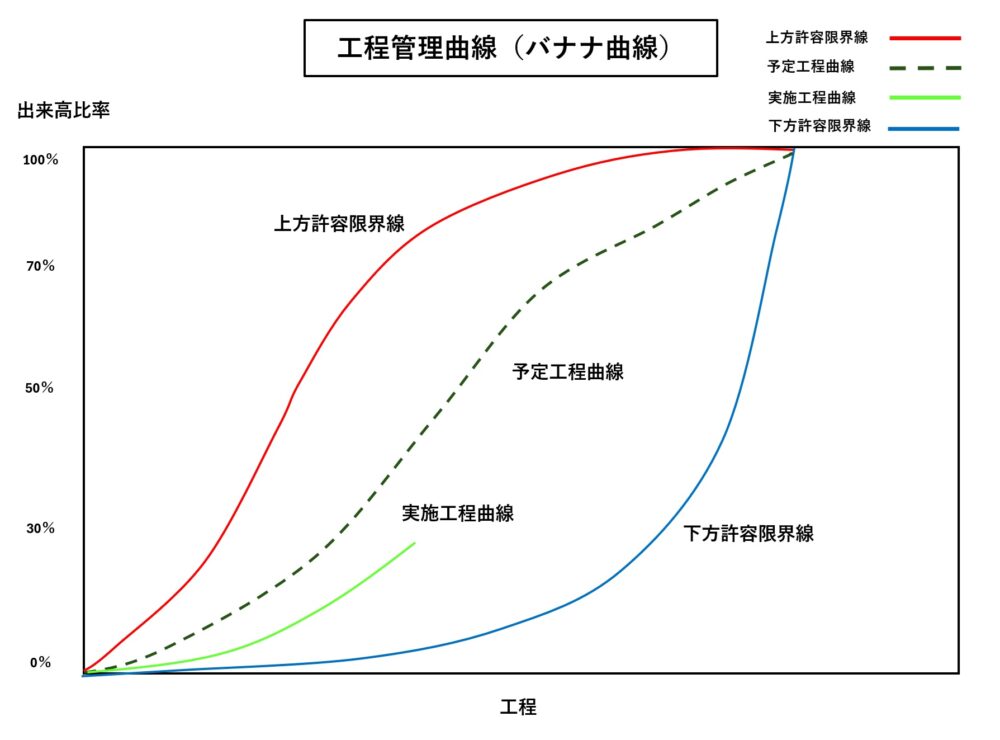

工程管理曲線(バナナ曲線)

工程管理曲線(バナナ曲線)は、たて軸に工事出来高(%)、よこ軸に工程を表したものです。

グラフ内にある曲線の種類は以下のとおり。

  • 上方許容限界線
  • 予定工程曲線
  • 実施工程曲線
  • 下方許容限界線

バーチャートに基づいて予定工程曲線を作成します。

予定工程曲線が許容限界からはずれるときは、不合理な工程計画なので再検討および調整して計画をやり直しましょう。

上方限界を超えるときは不経済になっていないかなどの検討が必要です。

いっぽうで下方限界を超えたときは工程遅延で突貫工事になるおそれがあるので、ただちに計画の再検討をおこなってください。



ネットワーク工程表

ネットワーク工程表

作業順序やネックとなる作業が明らかになるので、重点管理や具体的な情報伝達が可能です。

また、工程が多くふくざつな工事に向いています。

逆に横線式工程表などにくらべて作成が大変で、多くのデータを必要とすることがデメリットと言えるでしょう。



ネットワーク工程表の解き方については、以下の記事でくわしく書いていますのでそちらをご覧ください。

ネットワーク工程表
【簡単】ネットワーク工程表の解き方!クリティカルパスを見極めよ

続きを見る







【土木】工程表の種類まとめ

工程表の種類

  1. バーチャート
  2. ガントチャート
  3. 斜線式工程表(座標式工程表)
  4. 曲線式工程表(出来高累計曲線、グラフ式工程表)
  5. 工程管理曲線(バナナ曲線)
  6. ネットワーク工程表

工程表の種類比較一覧表

種類

項目

バー

チャート

ガント

チャート

斜線式

工程表

曲線式

工程表

工程管理曲線

(バナナ曲線)

ネット

ワーク

工程表

出来高

累計曲線

グラフ式

工程表

たて軸

作業

作業

日付 工事出来高

施工量累計

作業出来高

比率

工事

出来高

よこ軸 工期

達成度

工事延長

工期

経過率

工期

工程
メリット 各作業の

所要日数が

分かる

各作業達成度が

分かる

作業期間

作業方向

作業速度

などを表せる

工事完成度が

分かる

工期や所要日数が

明確

不経済や遅延

などがわかる

作業順序やネックとなる

作業が分かる

デメリット 工期に影響する作業が

分かりくい

工期に影響する作業が

分かりくい

一方通行の工事でしか

使えない

工期に影響する作業が

分かりくい

工期に影響する作業が

分かりくい

各作業の進捗は

分からない

作成が

むずかしい

作業

手順

ざっくり

不明

×

ざっくり

不明

×

不明

×

不明

×

判明

作業

必要日数

判明

不明

×

判明

不明

×

判明

不明

×

判明

作業進行

度合い

ざっくり

判明

判明

判明

判明

判明

判明

工期に影響

する作業

不明

×

不明

×

不明

×

不明

×

不明

×

不明

×

判明

図表作成 かんたん かんたん かんたん やや

むずかしい

かんたん やや

むずかしい

むずかしい
向いてる

工事

短期

単純

短期

単純

短期

単純

長期

単純

短期

単純

長期

単純

長期

複雑



今回は以上です。

参考になればうれしいです。

ありがとうございました。
