道路や鉄道のカーブを設計する際に重要となるのが「曲線半径」です。
曲線半径はカーブのきつさを表す指標であり、半径が小さいほど急カーブ、大きいほどゆるやかなカーブになります。
また、曲線半径は走行速度や安全性、乗り心地にも深く関係しており、道路設計や土木分野では基本となる考え方の一つです。
この記事では、曲線半径の基本的な意味から求め方・計算式、さらに道路カーブ設計との関係までを図解イメージでわかりやすく解説します。
曲線半径とは
曲線半径の意味や円カーブとの関係を解説していきます。
曲線半径の意味
曲線半径（radius of curvature）とは、カーブの曲がり具合を表す“円の半径”のことです。

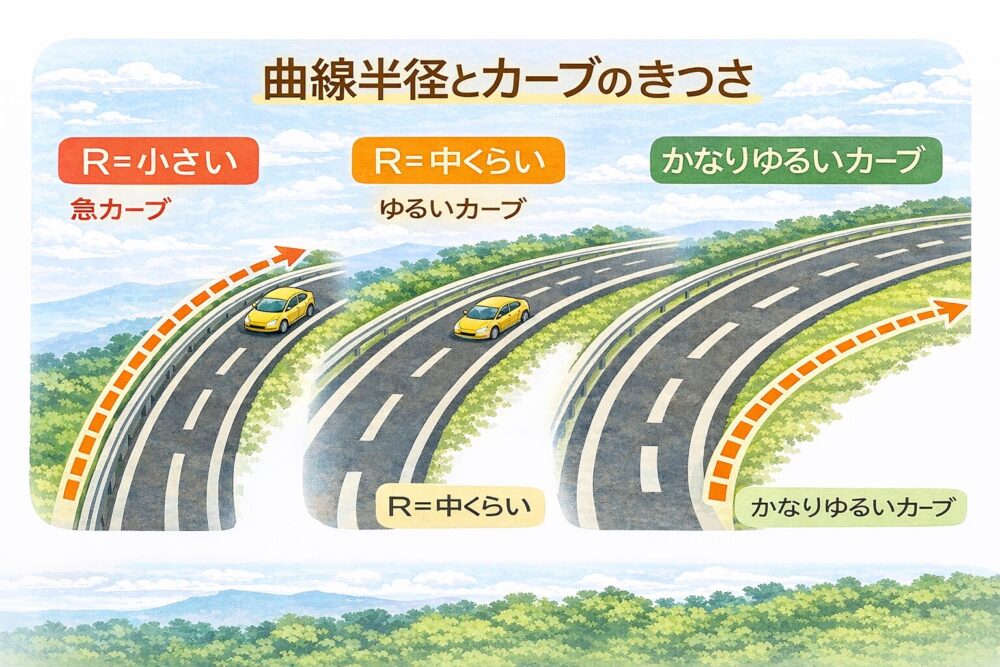

- 半径が 大きい → ゆるやかなカーブ
- 半径が 小さい → きついカーブ
つまり、曲線半径は「どれだけ急に曲がっているか」を数値で示す指標です。
円のカーブと曲線半径の関係
道路や鉄道のカーブは、基本的に 円弧（円カーブ） を使って設計されます。
円はどこを切り取っても曲がり具合が同じです。
そのため、道路設計では「一定の曲率＝一定の曲線半径」を持つ円弧が扱いやすいです。
また円カーブの中心から道路中心線までの距離が、そのまま 曲線半径 R になります。
曲線半径の求め方
曲線半径の計算についてみていきましょう。
曲線半径の基本計算式
曲線半径とは、円弧を描くカーブの大きさを表す半径のことで、カーブの中心から曲線までの距離を指します。基本的な考え方は「円の半径」と同じで、円弧の長さや中心角などの条件から求めることができます。
代表的な計算式の一つは、円弧長 Lと中心角 θ（ラジアン）から求める式です。
ポイント
R=L/θ
ここで
- R：曲線半径
- L：円弧の長さ
- θ：中心角（ラジアン）
となります。
また、カーブが円の一部である場合は、弦長や矢高などの幾何関係から半径を求めることも可能です。
土木の道路・鉄道設計では、こうした円の幾何学を基礎として曲線半径が決められます。
交角と曲線半径の関係
道路設計では、2本の直線（接線）が交わる角度を交角（こうかく）といいます。
カーブはこの交角を滑らかにつなぐために設けられ、その大きさを決めるのが曲線半径です。
一般的に、
- 曲線半径が大きい → ゆるやかなカーブ
- 曲線半径が小さい → 急カーブ
という関係になります。
同じ交角であっても、曲線半径を大きくするとカーブの長さは長くなり、逆に曲線半径が小さいと短いカーブになります。
つまり、交角は「曲がる角度」を示し、曲線半径は「どれくらいの大きさで曲がるか」を示す指標であり、両者は道路カーブ設計において密接に関係しています。
単曲線での曲線半径の求め方
単曲線（たんきょくせん）とは、一定の半径で構成される単純な円弧のカーブのことです。
道路や鉄道の基本的なカーブとしてよく用いられます。
単曲線では、交角と曲線長、接線長などの要素から曲線半径を求めることができます。例えば、曲線長 L と交角 Δ を用いる場合、次の式で表されます。
R=180L/πΔ
ここで
- R：曲線半径
- L：曲線長
- Δ：交角（度）
です。
このように単曲線では、交角・曲線長・接線長などの幾何関係を利用して曲線半径を算出します。
実際の道路設計では、設計速度や安全性を考慮して適切な曲線半径が設定され、その条件に合わせてカーブの形状が決められます。
単曲線に関する内容は以下の記事をご覧ください。
道路設計と曲線半径
道路設計と曲線半径の関係について解説していきます。
曲線半径と設計速度の関係
道路のカーブを設計する際には、設計速度（その道路で安全に走行できる想定速度）に応じて曲線半径が決められます。
車両がカーブを走行すると、外側へふくらもうとする遠心力が働きます。
速度が速くなるほど遠心力は大きくなるため、安全に走行するためにはカーブを緩やかにする必要があります。
そのため、一般的に次のような関係になります。
- 設計速度が高い → 曲線半径は大きくする（ゆるやかなカーブ）
- 設計速度が低い → 曲線半径は小さくてもよい（急カーブも可能）
例えば、高速道路では高速走行に対応するため大きな曲線半径が採用されます。
一方、山間部の道路や生活道路では、設計速度が低いため比較的小さな曲線半径のカーブが用いられることもあります。
このように、曲線半径は道路の安全性や走行の快適性を確保するために、設計速度と密接に関係して決定されます。
曲線半径と片勾配の関係
カーブ区間では、車両が遠心力によって外側へ流れるのを防ぐために、道路の外側を高くする片勾配（かたこうばい）が設けられます。これは、カーブに傾き
つけることで車両を内側へ導き、安定した走行を助けるためのものです。
曲線半径と片勾配には次のような関係があります。
- 曲線半径が小さい（急カーブ） → 大きな片勾配が必要
- 曲線半径が大きい（緩やかなカーブ） → 片勾配は小さくてよい
つまり、急なカーブほど道路の傾きを大きくして遠心力を補う必要があります。
ただし、片勾配には排水性や走行安全性などの観点から上限値が定められているため、設計では曲線半径と片勾配をバランスよく組み合わせて道路形状を決めます。
こうした設計によって、車両が安全かつ快適にカーブを通過できる道路がつくられています。
曲線半径と制限速度
曲線半径と制限速度の関係についても見ていきましょう。
曲線半径が小さいと速度が制限される理由
曲線半径が小さいと速度が制限される理由は、遠心力（横方向の力）が大きくなるため、安全に走行できる速度が下がるからです。
遠心力Fの公式は次のとおりです。
ポイント
F＝mv²/R
- F＝遠心力
- v=速度
- R＝曲線半径
ここから分かるように、
- R が小さい（急カーブ） → F が大きい
- F が大きい → 車が外側へ飛び出そうとする力が強くなる
そのため、急カーブでは速度を下げないと車が安定して走れないという物理的な理由があるわけです。
そんなときの道路設計側の対応は以下のとおりです。
メモ
- カント（横断勾配）を大きくする
- 必要に応じて制限速度を下げる
- 標識や視線誘導で注意喚起する
カーブで減速が必要な理由
カーブで減速が必要な理由とは、「物理的理由」と「人間の認知・操作の理由」の両方があります。
| 物理的理由：車が安定して曲がれない | 人間の理由：認知・操作の余裕が必要だから |
|
|
つまり、車の限界だけでなく、人間の限界も速度制限の理由 になっています。
曲線半径まとめ
曲線半径とは、カーブの大きさを表す半径のことで、道路や鉄道の線形設計において基本となる重要な要素です。
曲線半径が小さいほど急カーブになり、大きいほどゆるやかなカーブになります。
また、曲線半径は設計速度や片勾配とも密接に関係しており、速度が高い道路ほど大きな曲線半径が必要になります。
さらに、急カーブでは遠心力を抑えるために片勾配を設けるなど、安全に走行できるような工夫が行われています。
このように、曲線半径は単なる幾何学的な数値ではなく、道路の安全性・走行性・快適性を確保するために重要な役割を果たしています。
道路設計を理解するうえでも、曲線半径の基本的な考え方を押さえておくことが大切です。
